众所周知，电子线路中的晶振分为无源晶振和有源晶振两种类型。那么如何区分有源晶振和无源晶振呢？国内晶振厂商应达利带您一起来看看：

无源晶振又名“无源晶体”、“石英晶体谐振器”，英文名Crystal或Crystal Resonator。有源晶振又称“石英晶体振荡器”，英文名Crystal Oscillator。

应达利无源晶振

应达利有源晶振

一、无源晶振

无源晶振一般有两个引脚,无极性。它自身无法振动,一般外部都接有两个10-22PF的瓷

片电容。

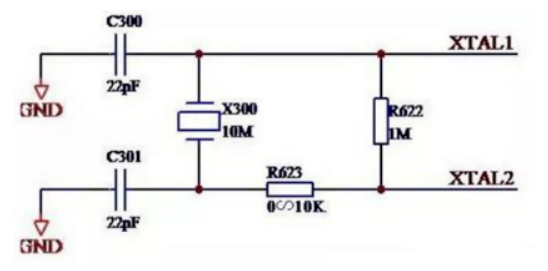

无源晶振参考电路无源晶振信号质量较差,通常需要精确匹配外围电路(用于信号匹配的电

容、电感、电阻等),更换不同频率的晶体时周边配置 电路也需要做相应的调整。一般建议采用精度较高的石英晶体。

二、有源晶振

有源晶振有4只引脚,是一个完整的振荡器,其中除了石英晶体外,还有晶体管和阻容元件，

因此体积较大。有源晶振的封装有4个引脚，分别为VCC (电压)、GND (地)、OUT (时钟

信号输出)、NC (空脚)。

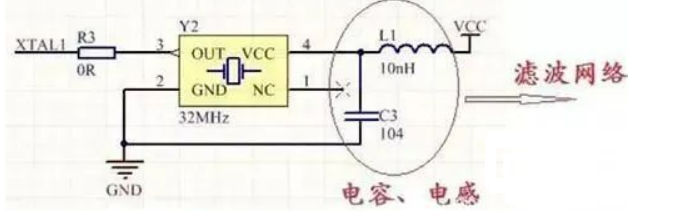

有源晶振参考电路有源晶振不需要CPU的内部振荡器,信号稳定,质量较好,且连接方式比

较简单(主要做好电源滤波,通常使用一个电容和电感构成滤波网络,输出端用一个小阻值的

电阻过滤信号即可) , 不需要复杂的配置电路。

有源晶振和无源晶振的区别

1、有源晶振比较贵,但是有源晶振自身就能振动。无论无源晶振,还是有源晶振,都有自身的优点和缺点所在,若考虑产品成本,建议可以选择无源晶振电路;若考虑产品性能,建议选择有源晶振电路,省时方便也能保证产品性能。

2、无源晶振最高精度为5ppm ,而有源晶振的精度则可以达到0.1ppm。精度越高,频率稳定性也更好。有源晶振在稳定性上要胜过无源晶振,但也有自身小小的缺陷,有源晶振的信号电平是固定,所以需要选择好合适输出电平，灵活性较差。

3、有源晶振一般4个脚,1个电源,1个接地,1个信号输出端,1个NC(空脚)。有个点标记的为1脚,按逆时针(管脚向下)分别为2、3、4。

4、无源晶振有2个引脚，要借助于外部的时钟电路(接到主IC内部的振荡电路)才能产生振荡信号,自身无法振荡。
